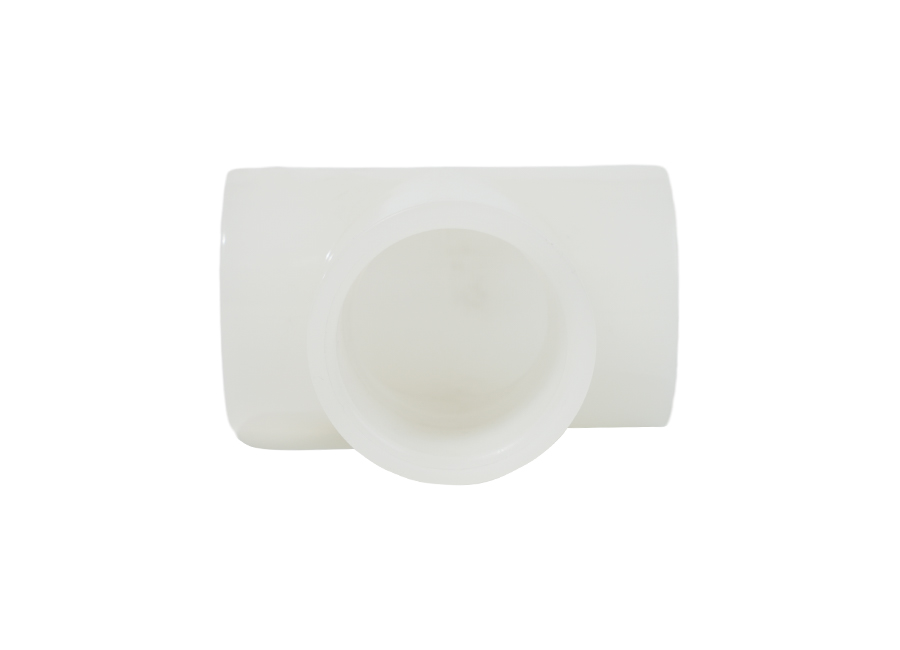

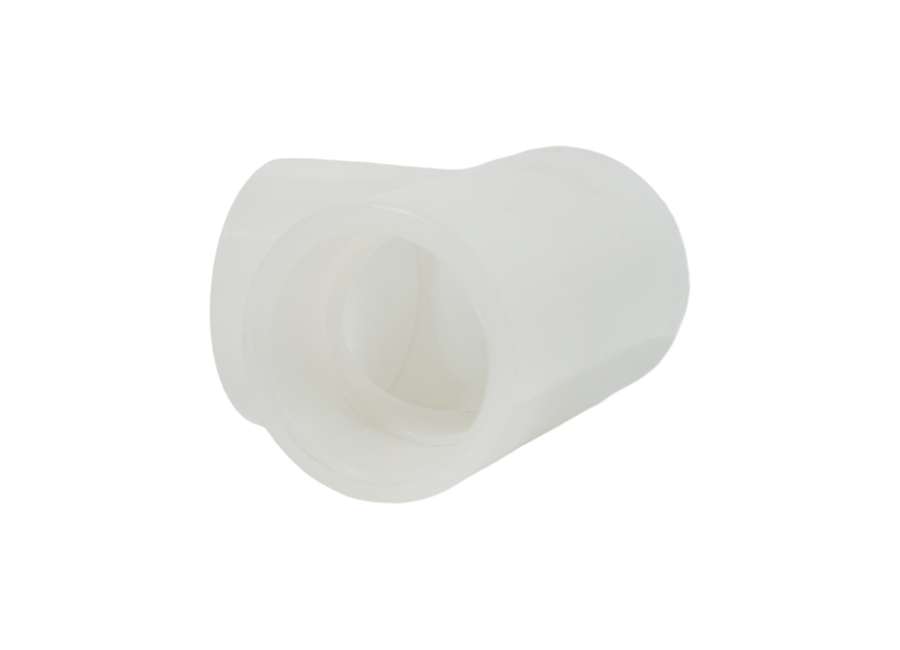

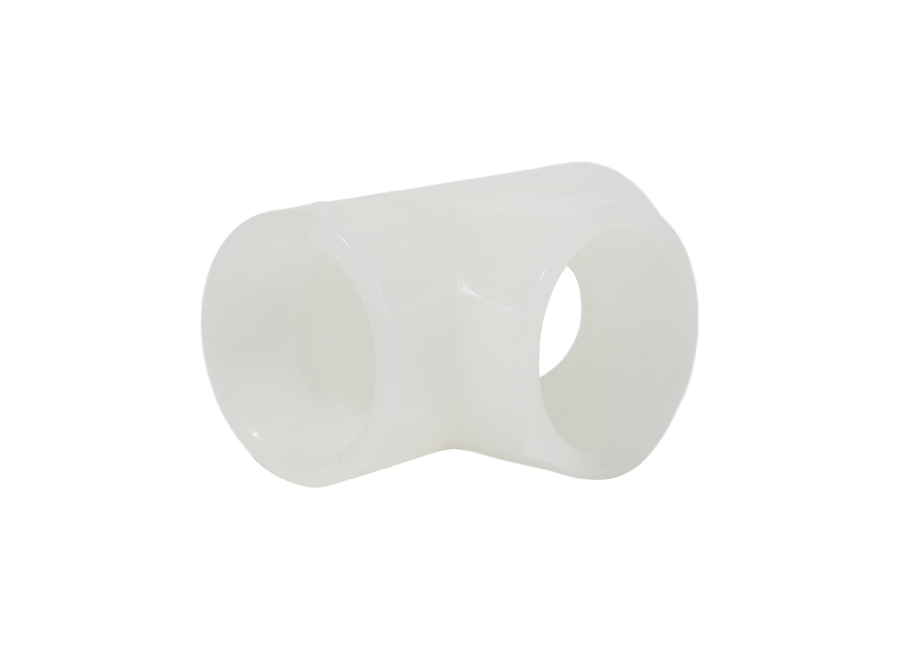

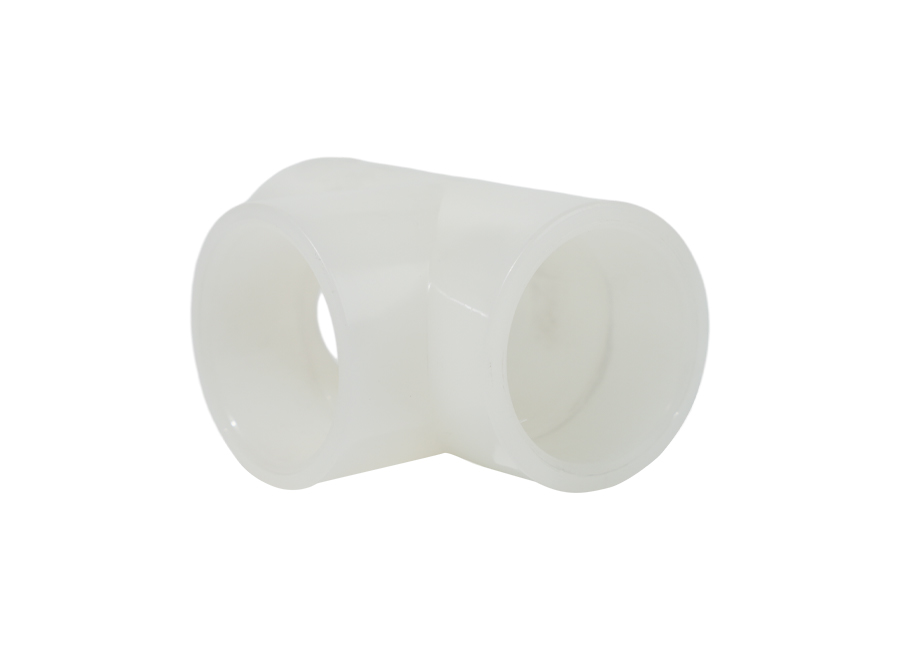

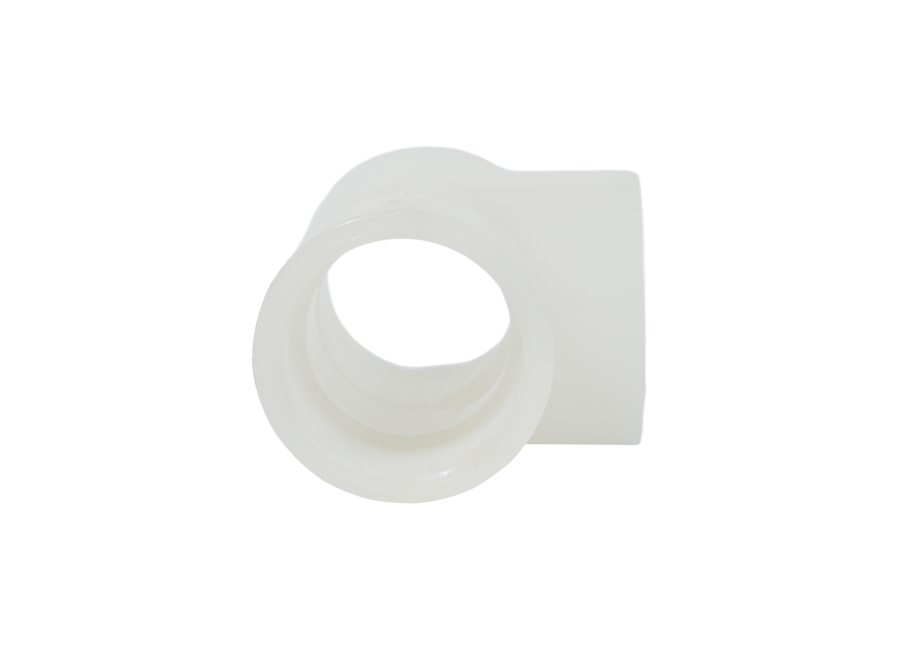

PVDF ティー

PVDF T シャツは、優れた耐化学腐食性、機械的強度、耐候性を備えたポリフッ化ビニリデン (PVDF) 材料から作られています。 PVDF ティーは主に、特にメインパイプラインに分岐パイプが必要な場合に、流体の流れの方向を変更するために使用されます。ティーを設置することにより、本管路から複数の分岐管路へ流体をスムーズに分岐させ、流体の分配・伝達を実現します。このため、PVDF ティーはさまざまな分野、特に効率的で安定した流体伝達が必要な状況で広く使用されています。

ORDER SAMPLES

材質：PVDF
定格圧力：0.6MPa、1.0MPa
接続方法：ソケット＆インロー、溶接
色: ホワイト
製造規格: ISO 10931、DIN 8077/8078、EN 14577
密度: 1.17~1.79 g/cm3
融点: 172℃
長期使用環境温度範囲：-40～150℃
熱たわみ温度: 112 ～ 145°C

Product parameter introduction

PVDF ティー PVDF ティー

PVDFホットメルトソケットティー
DN	D1	d1	d2	L	Z
15	26	20	16	56	15
20	31	25	21	64	18
25	39	32	27	76	20
32	51	40	35	88	22
40	64	50	45	102	24
50	81	63	57	124	28
65	93	75	68	152	31
80	114	90	82	176	35
100	134	110	100	212	41

PVDF突合せ溶接ティー
DN	D	S	L1	L2
15	20	1.9	70	35
20	25	1.9	80	40
25	32	2.4	89	44.5
32	40	2.4	100	50
40	50	3.0	120	60
50	63	3.0	149	74.5
65	75	3.6	175	87.5
80	90	4.3	181	90.5
100	110	5.3	223	11.5
125	140	6.7	293	146.5
150	160	7.7	315	157.5
200	225	10.8	400	200
250	280	13.4	495	247.5
300	315	15.0	528	264

PVDF ティー advantages

1. PVDF T 字は、流体を 1 つのパイプラインから 2 つ以上のパイプラインに効果的に迂回させることができます。
2. PVDF ティーの構造設計は柔軟で、さまざまなパイプサイズや接続方法のニーズに対応できます。大径パイプでも小径パイプでも、直接接続でも間接接続でも、PVDF ティーは適切なソリューションを提供します。
3. PVDF ティーは信頼性の高いシール性能を提供し、流体の漏れを効果的に防止し、パイプラインシステムの安全な動作を保証します。
4. PVDF ティーの取り付けとメンテナンスは比較的簡単で便利で、標準化された設計により取り付けプロセスがより標準化され効率的になります。 T 字構造はシンプルで、点検と修理が簡単なので、メンテナンスの困難さとコストを削減できます。

Applications

01 / 01

化学工業

化学工業

工業用化学品の製造では、多くの場合、流体の流れを正確に分割、結合、制御する必要があります。配管継手コネクタの一種である PVDF ティーの設計により、複数の配管間で流体を柔軟に分配できるため、流体の正確な制御が実現します。この利点は、化学反応や材料輸送プロセスにおいて特に重要であり、生産効率を効果的に向上させ、生産コストを削減できます。工業化学におけるパイプラインシステムは通常非常に複雑で、さまざまなサイズや材質のパイプへの接続が必要です。 PVDF ティーは、多様な接続方法を備えているため、さまざまなパイプラインシステムのニーズに簡単に適応できます。さらに、PVDF ティーは、特定のプロセス条件下での流体伝達の要件を満たすために、実際のニーズに応じてカスタマイズすることもできます。
