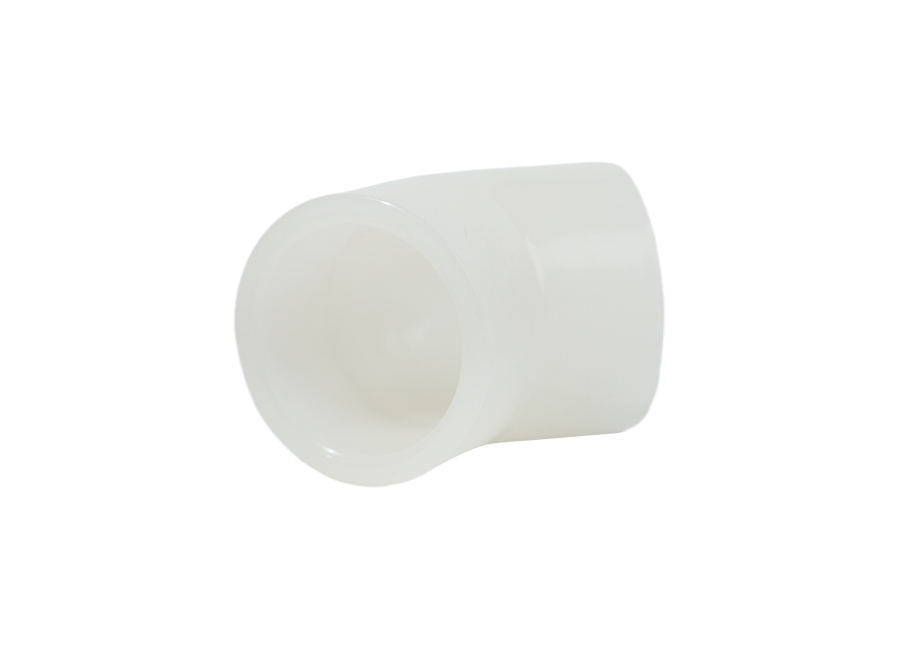

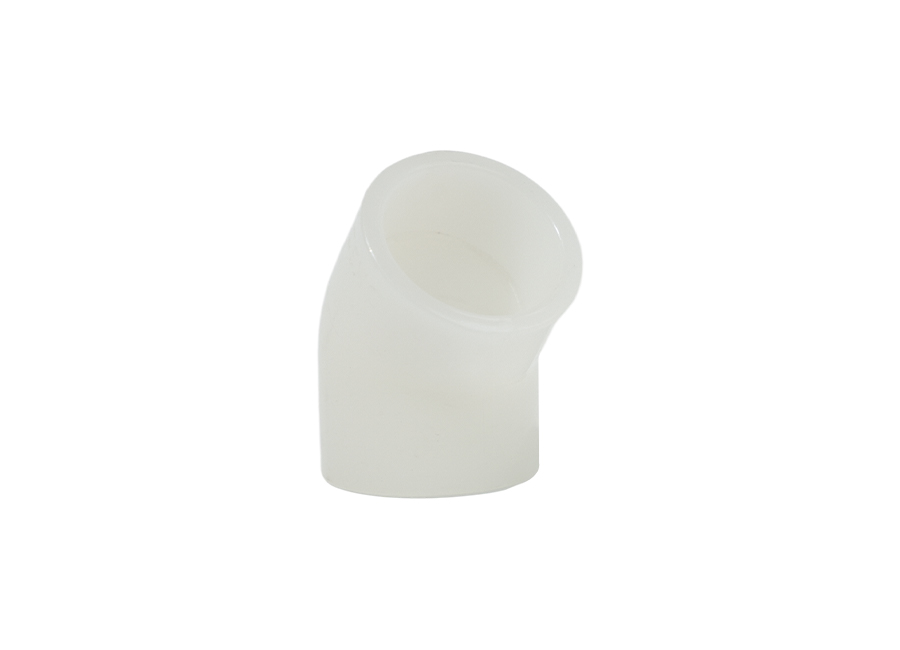

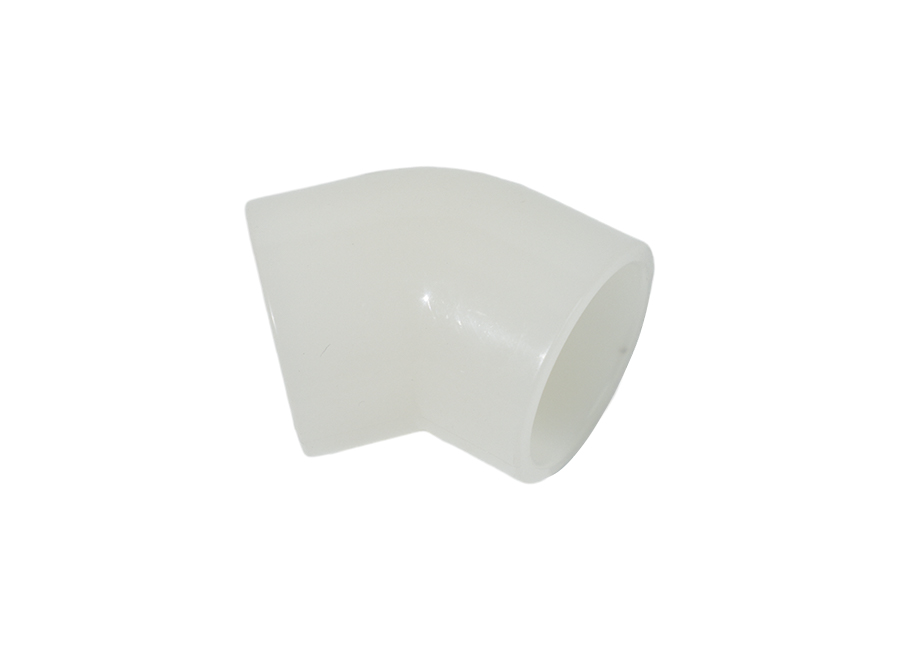

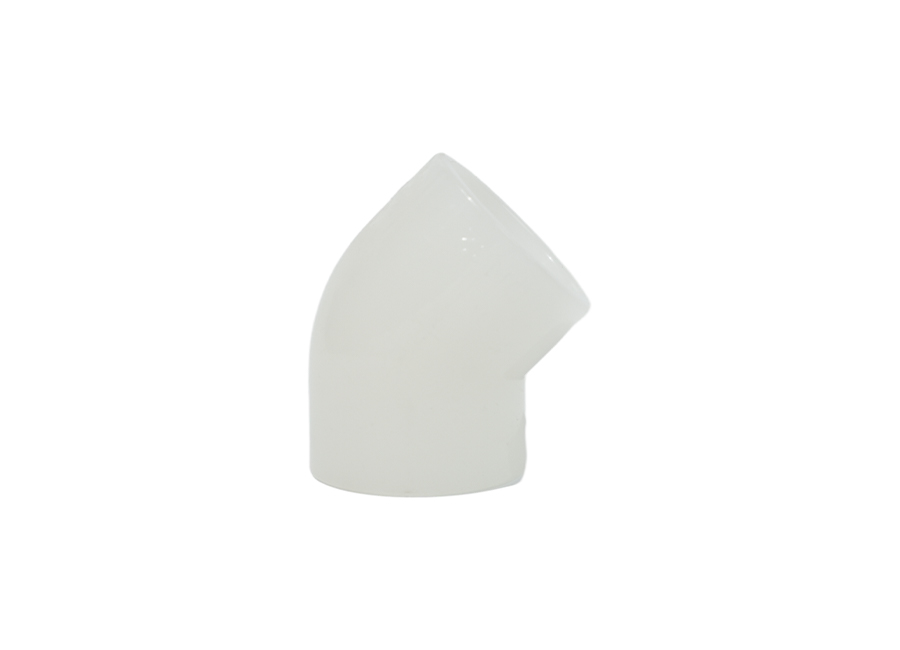

PVDF 45 度エルボ

高品質の PVDF 素材から細心の注意を払って作られた PVDF 45 エルボは、高温環境でも性能を維持します。優れた機械的強度と硬度を誇り、高圧や機械的負荷に耐えることができ、パイプラインシステムの安定した動作を保証します。このエルボは、さまざまな産業、特に腐食性媒体に対する耐性が必要な産業に適しています。その合理的な設計と便利な取り付け方法により、エンジニアリングプロジェクトに不可欠な高品質のパイプラインコネクタとなっています。パイプラインシステムに信頼性の高いサポートと保護を提供するには、PVDF 45 エルボを選択してください。

ORDER SAMPLES

材質：PVDF
定格圧力：0.6MPa、1.0MPa
接続方法：ソケット＆インロー、溶接
色: ホワイト
製造規格: ISO 10931、DIN 8077/8078、EN 14577
密度: 1.17~1.79 g/cm3
融点: 172℃
長期使用環境温度範囲：-40～150℃
熱たわみ温度: 112 ～ 145°C

製品パラメータの紹介

PVDF 45 度エルボ PVDF 45 度エルボ

45° エルボ (突合せ溶接)
公称外側直径デ	アウター直径 D	肉厚S		エルボ45°


		0.6 MPa	1.0 MPa	ストレートチューブ長さ H2	センタートゥエンドZ2 最小
75	75			1.5	0.136
90	90			1.9	0.21
110	110			1.9	0.27
125	125			2.4	0.44
140	140		0.93	2.4	0.56
160	160		1.11	2.9	0.82
180	180	2.5	1.49	3.6	1.299
200	200	2.5	2.27	4.3	1.858
225	225	2.8	2.88	5.1	2.63
250	250	3.2	3.64	6.3	3.971
280	280	3.9	4.72
315	315	4.4	5.95
355	355	5.0	7.32
400	400	5.6	9.154
450	450	6.2	10.888
500	500	7.1	13.639
560	560	7.6	17.329
630	630	8.5	21.97

45°エルボ（ソケット）
公称外側直径デ	アウター直径 DH	肘 45° B	シェルウォール厚さ S	スロットホール直接 DH	スロットアーム厚さ T	スロット深さ H1


32	32	50	2.1	32.4	1.6	23
40	40	57	2.6	40.5	2.4	26
50	50	66	3.3	50.6	3	30
63	63	80	4.2	63.7	3.8	35
75	75	94	5.0	75.8	4.5	40
90	90	107	6.0	91	5.4	46
110	110	122	7.3	111.1	6.6	48
125	125	129	8.5	126.2	7.8	51
140	140	143	9.3	141.4	8.4	54
160	160	164	11.6	161.6	9.6	58
180	180	156	12.2	181.8	10.8	62
200	200	178	13.2	202	12.4	66
225	225	213	14.9	227.1	13.4	71
250	250	230	17.0	252.4	15.7	77
280	280	260	18.5	282.6	16.7	82
315	315	300	20.8	318	18.8	89
355	355	345	23.5	358.3	21.2	97
400	400	390	26.5	403.7	23.9	106
450	450	440	30.4	454	27.6	116
500	500	485	33.9	504.5	30.8	127
560	560	550	34	565	33.1	134
630	630	615	34	635	33.2	145

PVDF 45 度エルボ advantages

1. PVDF 45° エルボは頑丈かつ軽量で、融点が最大 172°C と高く、高温環境でも容易に溶けたり変形したりすることなく安定した状態を維持できます。
2. さまざまな化学物質の浸食に対して耐性があり、特に酸性およびアルカリ性の環境で優れた性能を発揮し、化学や製薬などの業界のパイプラインシステムに信頼性の高い保護を提供します。
3. PVDF 45 度エルボの設計は合理的で、取り付けが便利です。標準的なフランジ接続により、設置プロセスが簡単かつ迅速になり、建設の困難さとコストが削減されます。
4. 製品の素材は無毒で無臭で、環境保護要件を満たしており、環境やユーザーに危険を及ぼさず、労働者の健康と安全を確保します。

アプリケーション

01 / 01

化学工業

化学工業

優れた耐薬品性により、酸や塩基などの各種腐食性媒体を安全かつ安定して輸送し、化学品製造のニーズに応えます。同時に、軽量で柔軟な設計により、さまざまな複雑なパイプラインのレイアウトに簡単に適応でき、化学生産の効率と利便性が向上します。また、PVDF 45度エルボは耐圧性、耐高温性にも優れており、高圧高温条件下でも安定した動作を実現し、化学生産の継続性と安全性を確保します。化学反応や合成プロセスでは、PVDF 45 度エルボも重要な役割を果たします。反応器と貯蔵設備の接続に使用でき、反応プロセス中の液体の流れをスムーズにし、化学物質によるパイプラインの腐食を防ぎます。
