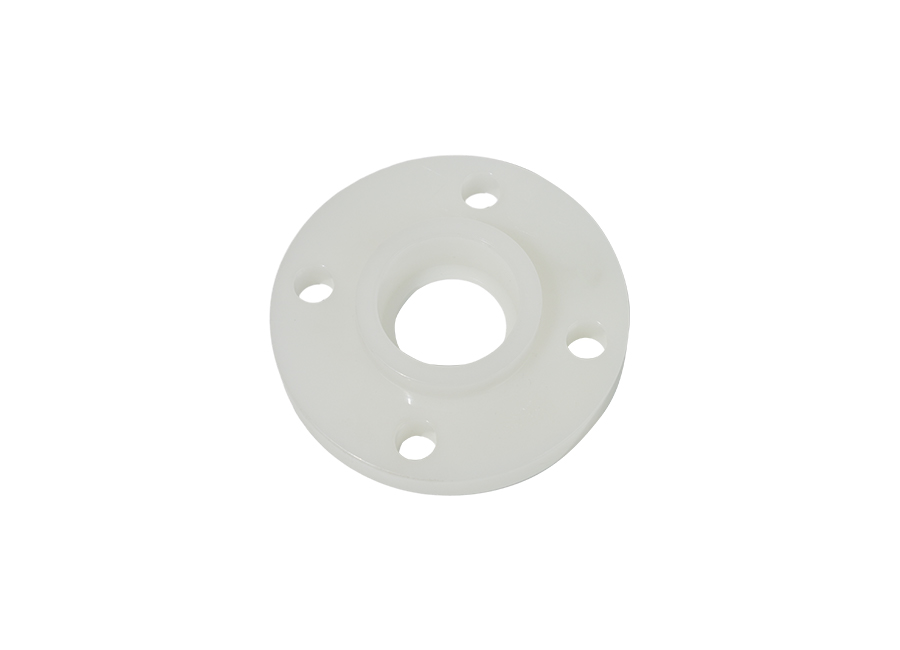

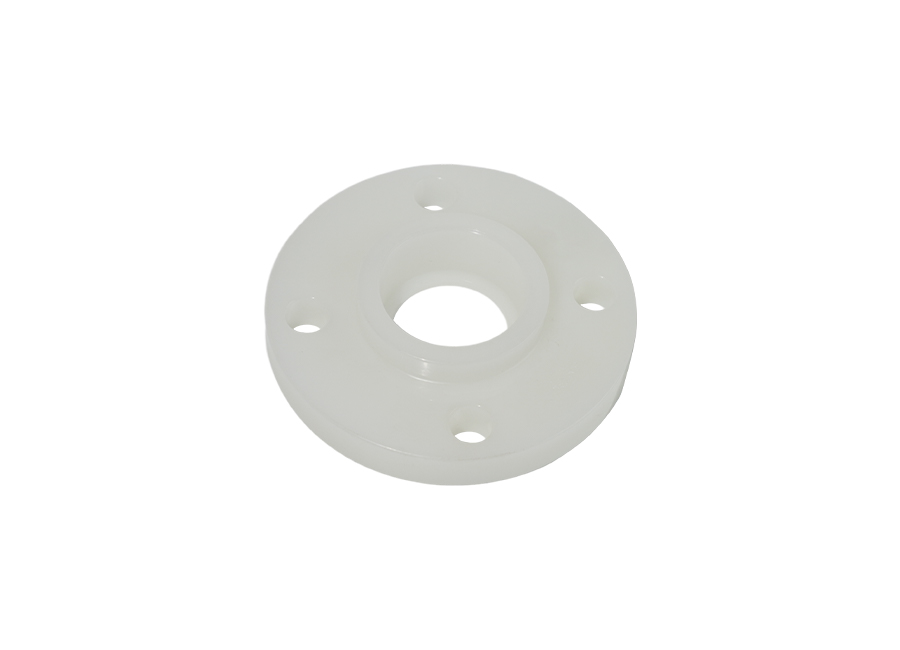

PVDF ネックウェルドフランジ

PVDF ネックウェルドフランジは、PVDF 配管システム用に特別に設計された接続コンポーネントです。 PVDF原料を使用して細心の注意を払って製造されており、製品の品質と耐久性が保証されています。独自のフランジ付きネック設計により、接続の安定性が向上するだけでなく、配管システム全体のシール性能も向上し、漏れを効果的に防ぎます。この製品は、さまざまな用途のニーズを満たすためにさまざまな圧力定格を提供します。 PVDF ネックウェルドフランジは低圧環境でも中圧環境でも安定して作動し、優れた性能を発揮します。接続方法は溶接なので、接続の強度と密閉性は驚異的です。溶接接続は取り付けが簡単なだけでなく、外部環境の侵食に効果的に抵抗し、配管システムの長期にわたる安定した動作を保証します。

ORDER SAMPLES

材質：PVDF
定格圧力：0.6MPa、1.0MPa
接続方法：ソケット＆インロー、溶接
色: ホワイト
製造規格: ISO 10931、DIN 8077/8078、EN 14577
密度: 1.17~1.79 g/cm3
融点: 172℃
長期使用環境温度範囲：-40～150℃
熱たわみ温度: 112 ～ 145°C

製品パラメータの紹介

PVDF ネックウェルドフランジ

ネックウェルドフランジ
公称アウター直径デ	外径 DH	フランジアウター直径 D	ボルト穴中心サークル直径 D1	ボルト穴径する	ボルト	フランジの厚さ b	フランジ高さ H	シール面		フランジネック


								D2	F	N	R
32	32	120	85	14	4-M12	16	60	68	2	46	4
40	40	140	100	18	4-M16	18	60	78	2	62	4
50	50	150	110	18	4-M16	18	60	88	3	70	6
63	63	165	125	18	4-M16	20	60	102	3	86	6
75	75	185	145	18	4-M16	22	80	122	3	104	6
90	90	200	160	18	4-M16	24	80	138	3	118	6
110	110	220	180	18	8-M16	24	80	158	3	140	6
125	125	220	180	18	8-M16	24	80	158	3	140	6
140	140	250	210	18	8-M16	26	80	188	3	168	6
160	160	285	240	22	8-M20	28	80	212	3	195	8
180	180	285	240	22	8-M20	28	80	212	3	195	8
200	200	340	295	22	8-M20	34	100	268	3	246	8
225	225	340	295	22	8-M20	34	100	368	3	246	8
250	250	395	350	22	12-M20	38	100	320	3	298	10
280	280	395	350	22	12-M20	38	100	320	4	298	10
315	315	445	400	22	12-M20	42	100	370	4	350	10
355	355	505	460	22	16-M20	46	120	430	4	400	10
400	400	565	515	26	16-M23	50	120	482	4	456	10
450	450	615	565	26	20-M24	50	120	530	4	502	12
500	500	670	620	26	20-M24	52	120	585	4	559	12
560	560	730	675	30	20-M27	54	160	635	5	610	14
630	630	780	725	30	20-M27	58	160	685	5	680	14

PVDF ネックウェルドフランジ advantages

1. PVDF 材料で製造されており、優れた耐化学腐食性、優れた機械的強度、良好な加工性を特徴としており、フランジの長期安定性と信頼性を確保します。
2. フランジ付きネック設計は、フランジとパイプ間の接続強度を強化するだけでなく、媒体の漏れを効果的に防止し、パイプラインシステム全体のシール性能を向上させます。
3. ネックウェルドフランジは、腐食性化学薬品や有機溶剤などのさまざまな媒体に適しています。また、幅広い温度範囲にわたって安定した性能を維持できるため、さまざまな複雑な産業環境に適しています。
4. 高品質の PVDF 素材と洗練された製造プロセスで作られたネックウェルドフランジは、優れた耐久性を備えています。過酷な作業条件下でも長期的な安定性と信頼性を維持できるため、メンテナンスコストが削減されます。

アプリケーション

01 / 01

化学工業

化学工業

化学品の製造では、一部のプロセスは高温条件下で実行する必要があります。 PVDF 材料は優れた高温耐性を備えており、高温でも安定した機械的特性と化学的安定性を維持できます。したがって、溶接用ネック付き PVDF フランジは高温条件下でのパイプライン接続に適しており、高温環境でもパイプラインが正常に動作できることが保証されます。化学生産ではパイプラインの清浄度に対する高い要求があり、溶接用のネックを備えた PVDF フランジの滑らかな表面設計により、洗浄とメンテナンスが簡単かつ便利になります。これにより、生産プロセス中のダウンタイムが削減され、生産効率が向上します。化学生産におけるプロセスフローは複雑で変化しやすいことが多く、パイプラインコネクターにも高い要件が求められます。溶接用ネック付き PVDF フランジは、高い強度と剛性を備え、より大きな圧力や衝撃荷重に耐えることができ、さまざまな複雑なプロセス要件に適応できます。
