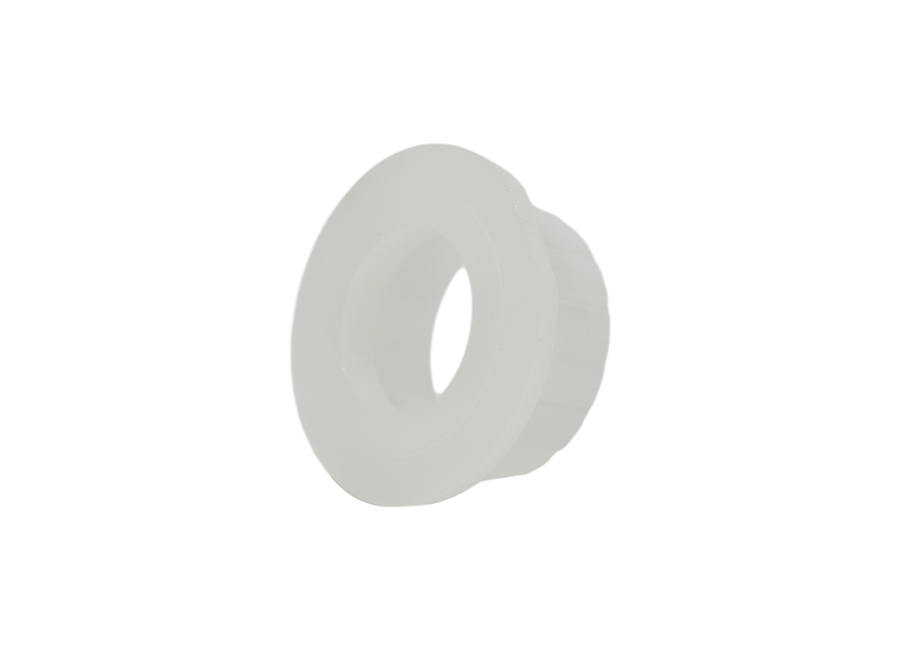

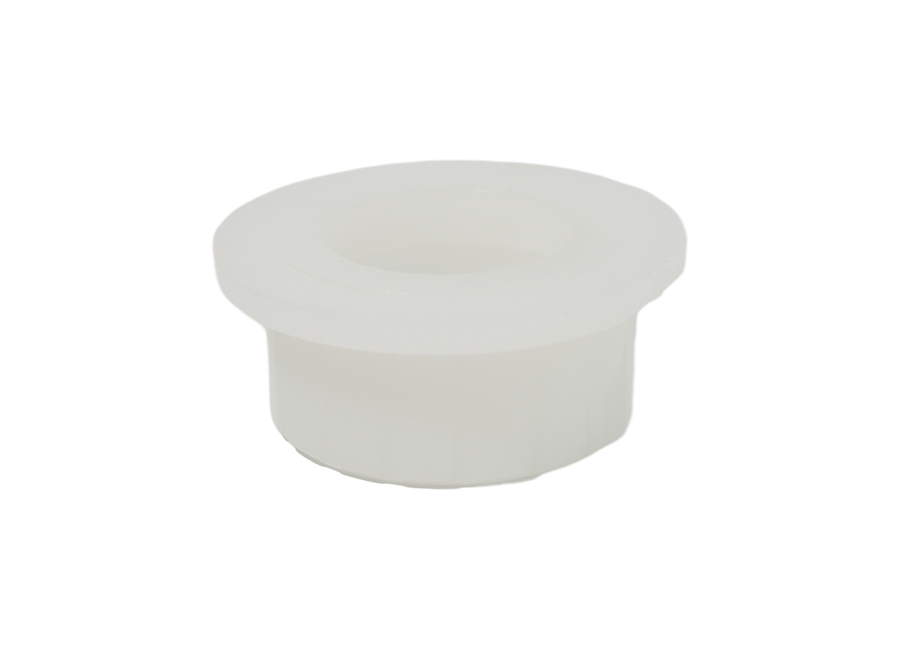

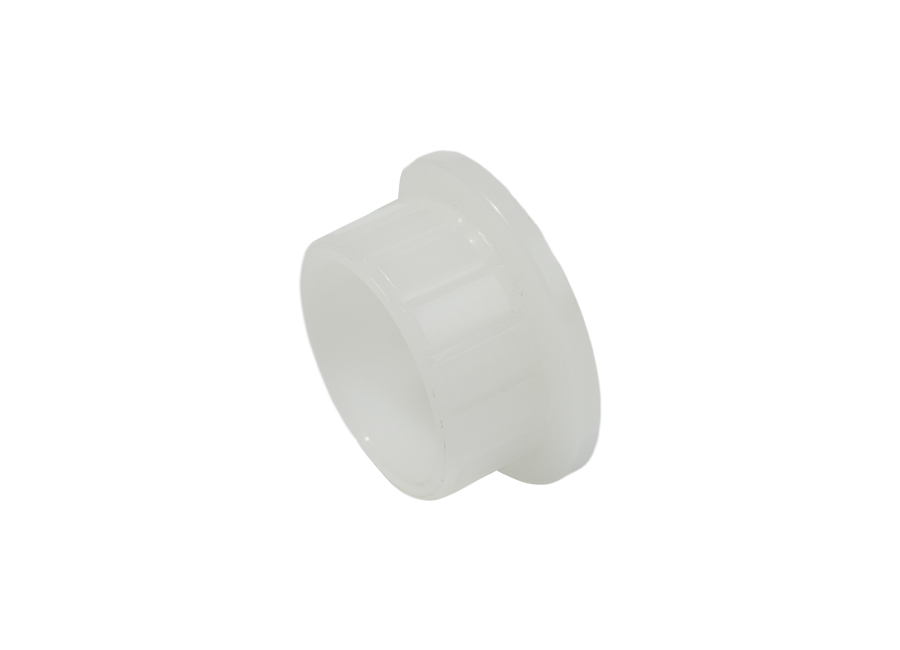

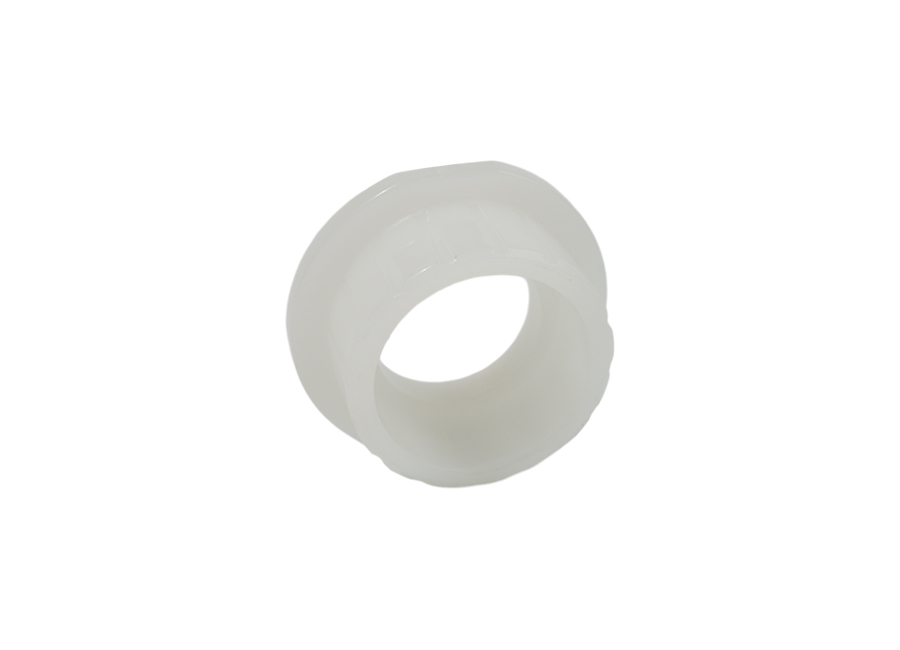

PVDF スタブエンド

PVDF パイプ継手のスタブ端は接続コンポーネントであり、主に PVDF 配管システムのさまざまな部分を接続したり、他の機器や配管システムに接続したりするために使用されます。優れた耐食性と化学的安定性を備えたPVDF素材を使用しており、さまざまな産業用途環境に適しています。通常、スタブ端には、ブラインドフランジ、溶接フランジ、ねじ込みフランジ、平溶接フランジなど、いくつかのタイプがあります。

ORDER SAMPLES

名前: PVDF スタブエンド

材質：PVDF

定格圧力：0.6MPa、1.0MPa

接続: ネジ式

色: ホワイト

規格: ISO 10931

密度: 1.17~1.79g/cm3

融点: 172℃

長期使用温度範囲: -40~150°C

熱たわみ温度: 112~145°C

酸素指数: 46%

結晶化度: 65%~78%

Product parameter introduction

PVDF スタブエンド

スタブエンド
公称アウター直径デ	外径 D1	外径 D2	フランジ径 D3	フランジの厚さ H1	H2	r	最小全長


32	32	26.6	70	14	16	3	60
40	40	33.2	80	14	16	3	60
50	50	41.6	90	14	18	3	60
63	63	52.6	105	16	18	3	80
75	75	62.6	122	16	21	3	30
90	90	75.0	138	17	20	4	80
110	110	91.8	158	18	25	4	85
125	125	104.2	158	25	26	4	85
140	140	116.8	188	25	28	4	100
160	160	133.4	212	25	28	4	100
180	180	150.2	212	30	30	4	100
200	200	166.8	268	32	40	4	120
225	225	187.6	268	32	30	4	120
250	250	208.6	320	35	40	4	120
280	280	233.6	320	35	30	4	120
315	315	262.8	370	35	40	4	120
355	355	296.0	430	40	40	6	150
400	400	333.6	482	46	45	6	150
450	450	389.0	530	56	50	6	180
500	500	432.2	585	60	50	6	180
560	560	490.0	635	64	50	6	200
630	630	560.0	685	68	50	6	210

PVDF スタブエンド advantages

1. 吸水率が低く、湿った用途や水処理用途で湿気の影響を受けにくく、常に安定した性能と寸法を維持し、強い安定性を持ち、環境要因や媒体の影響を受けにくく、長寿命です。
2. 酸、アルカリ溶液、有機溶剤、酸化剤などの各種腐食性媒体に耐え、長期間接触しても溶解、腐食、変形することがありません。
3. 優れた耐高温性能を持ち、高温環境下でも強度と安定性を維持でき、高温プロセス条件下での用途に適しています。
4. PVDF 材料は加工と成形が容易で、さまざまな複雑なパイプラインシステムのニーズに適しており、特定の設計要件に従ってカスタマイズできます。
5. 紫外線性能に対する優れた耐性があり、紫外線はプラスチック材料の老化、変色、または劣化を引き起こしますが、PVDF スタッドの端は紫外線によって老化したり変色しにくく、屋外のパイプラインシステムや機器で一般的に使用されます。
6. 優れた電気絶縁性能を備えており、電気機器やパイプラインシステム内の電気の流れを効果的に防止し、電流漏れや誘電体の損失を防ぎ、機器の損傷や火災、その他の電気事故のリスクを軽減し、絶縁保護を必要とする電気機器やパイプラインシステムに適しています。

Applications

01 / 04

化学品の製造と加工
半導体製造
水処理
製薬産業

化学品の製造と加工

化学薬品の製造および処理のプロセスでは、さまざまな腐食性媒体や化学薬品を扱う必要があることがよくあります。 PVDF フランジヘッドの優れた耐食性により、反応器、蒸留塔、貯蔵タンクなどのさまざまな化学機器を接続する際に、酸やアルカリ溶液、有機溶媒、酸化剤などのさまざまな腐食媒体に耐えることができます。これにより、メディアの安全な輸送と処理が保証されます。

Learn More

半導体製造

半導体製造プロセスでは、PVDF フランジヘッドは、超純水、酸およびアルカリ溶液、腐食性ガスなどのさまざまな化学物質輸送パイプラインを接続するためによく使用されます。 PVDF の化学的安定性と不活性により、パイプラインシステムから有害な物質が放出されたり、半導体製造環境が汚染されたりすることがなくなります。

Learn More

水処理

水処理工程では、フィルター、逆浸透膜、浮選装置などの各種処理装置を接続するためにPVDFフランジヘッドが使用されます。 PVDF フランジヘッドの耐食性と化学的安定性により、水処理プロセスで使用されるさまざまな薬品や処理に耐えることができ、水質処理の効果と装置の安定した稼働が保証されます。たとえば、下水処理プラントでは、PVDF フランジヘッドを使用して浮選装置のガス輸送パイプラインを接続し、下水処理プロセス中のガス分離効果を確保できます。

Learn More

製薬産業

製薬業界では、医薬品の純度や安全性を確保するために、反応器、分離器、乾燥機などのさまざまな生産設備を接続するために PVDF フランジヘッドが一般的に使用されています。たとえば、製薬工場では、PVDF フランジヘッドを使用して反応器内のミキサーと熱交換器を接続し、薬物の混合および加熱プロセスの安定性と信頼性を確保できます。

Learn More
