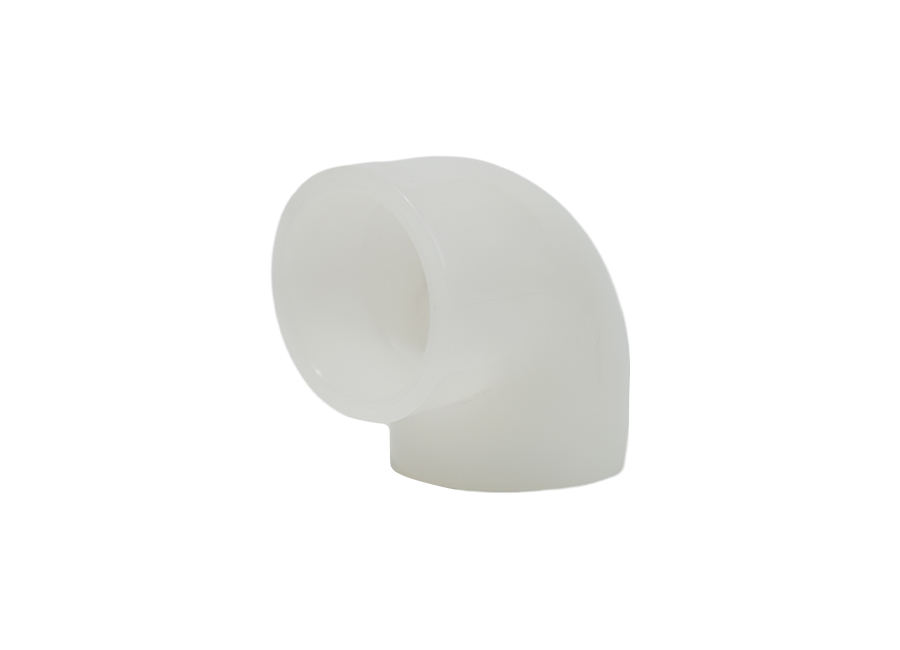

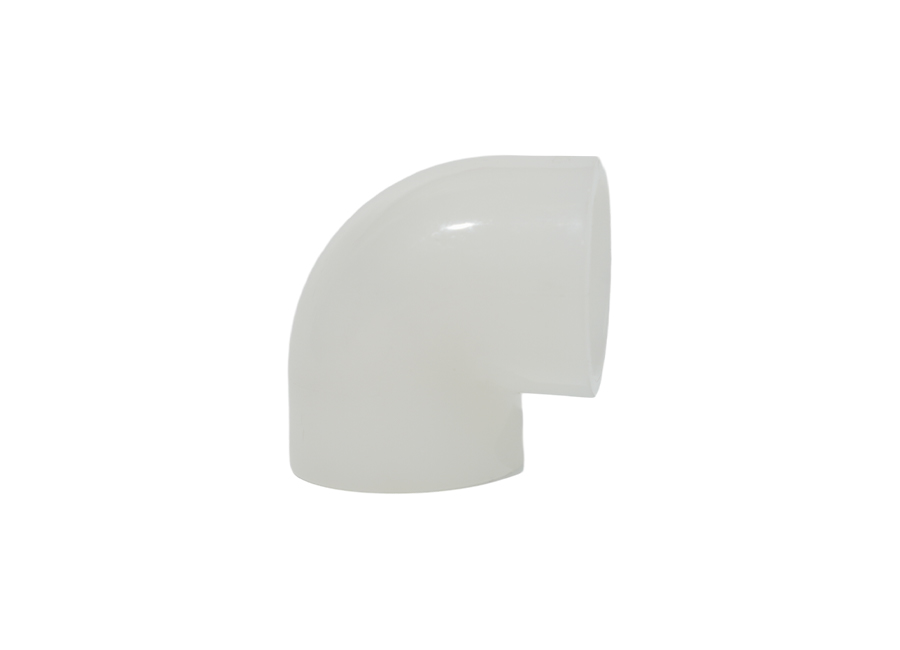

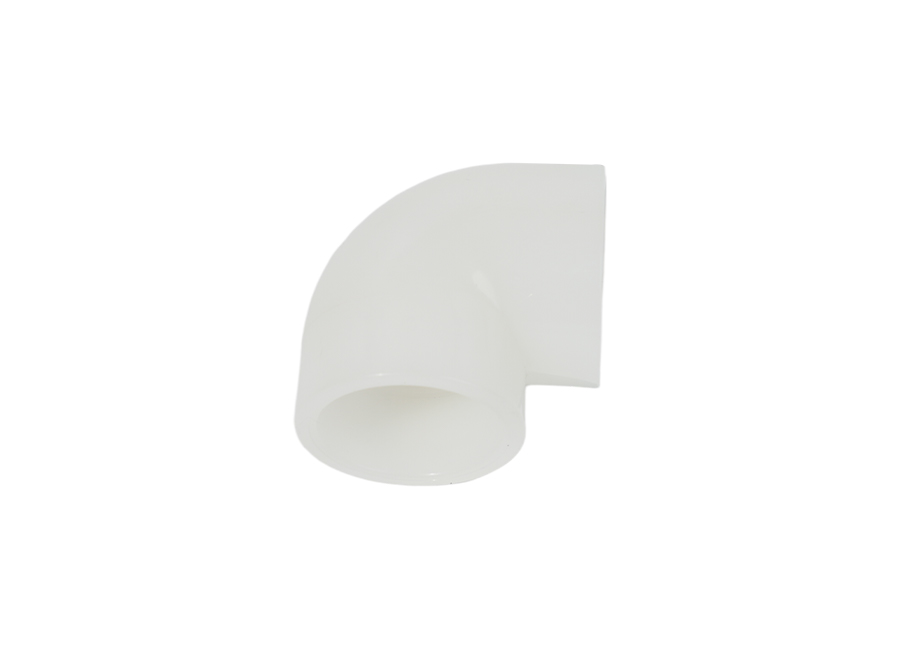

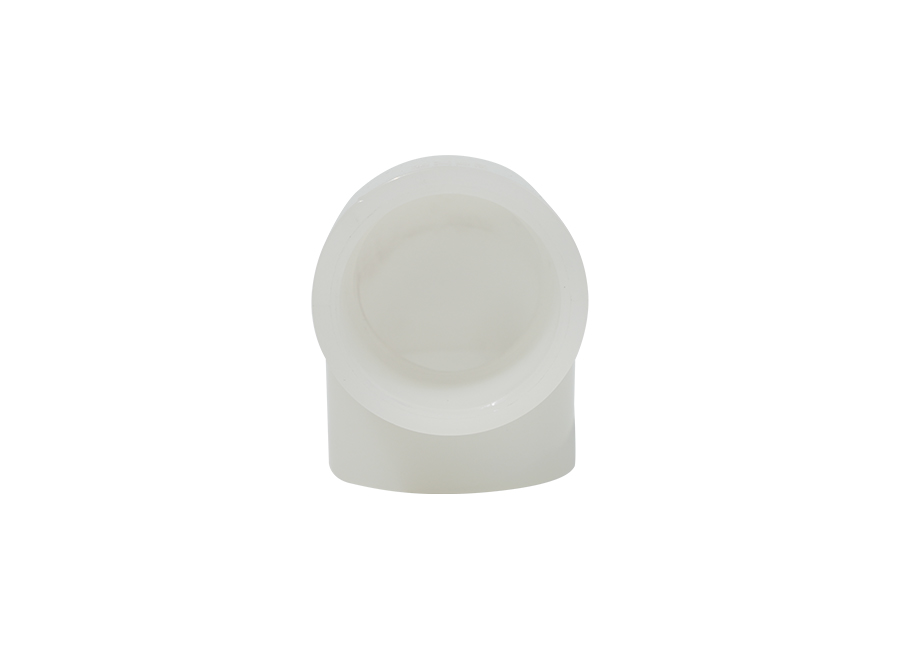

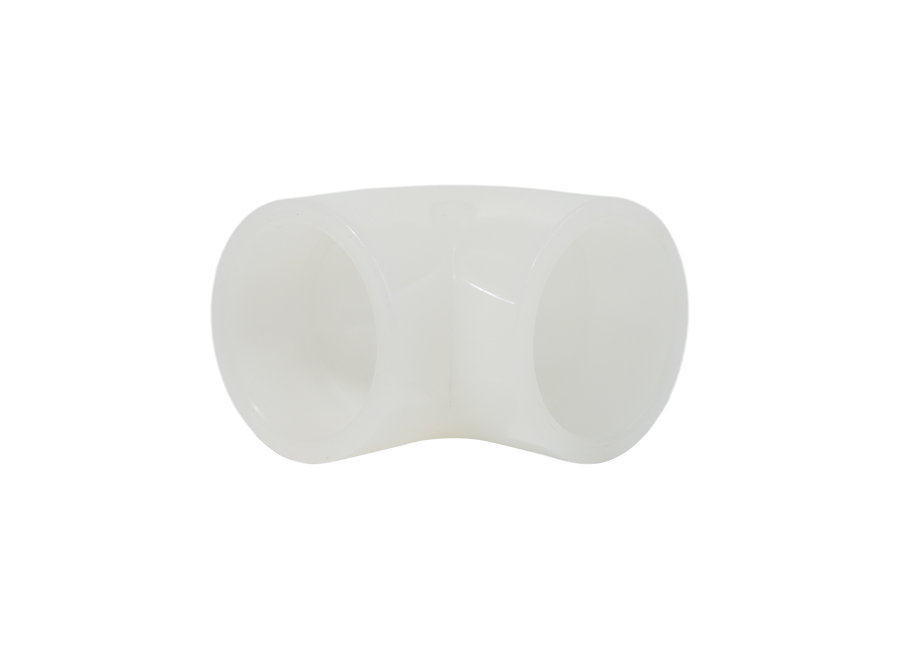

PVDF 90 度エルボ

PVDF はポリフッ化ビニリデンの略で、優れた耐化学腐食性と良好な加工性を兼ね備えた結晶性の高い熱可塑性フッ素ポリマーです。この材料は耐候性、耐紫外線性、老化防止性に優れており、本来の物理的・化学的特性を長期間維持できます。製造プロセスでは、高度な製造技術を採用して、各 PVDF 90° エルボが品質基準を満たしていることを確認します。エルボの内外壁は滑らかなので流体抵抗が少なく、配管系の圧力損失を効果的に低減します。さらに、PVDF 90° エルボの設計により、パイプの方向変更がよりスムーズになり、曲がり部での流体の衝撃と摩擦が軽減され、パイプラインシステムの運用効率がさらに向上します。 PVDF 90° エルボは、優れた熱安定性と機械的強度も備えています。高温高圧条件下でも変形や破損が起こりにくく安定した性能を維持します。さらに、その優れた耐食性により、さまざまな腐食性媒体中で損傷を受けることなく長期間使用できます。

ORDER SAMPLES

材質：PVDF
定格圧力：0.6MPa、1.0MPa
接続方法：ソケット＆インロー、溶接
色: ホワイト
製造規格: ISO 10931、DIN 8077/8078、EN 14577
密度: 1.17~1.79 g/cm3
融点: 172℃
長期使用環境温度範囲：-40～150℃
熱たわみ温度: 112 ～ 145°C

Product parameter introduction

PVDF 90 度エルボ PVDF 90 度エルボ

90° エルボ (突合せ溶接)
公称外側直径デ	アウター直径 D	肉厚S		エルボ45°


		0.6 MPa	1.0 MPa	ストレートチューブ長さ H2	センタートゥエンドZ2 最小
75	75			1.5	0.136
90	90			1.9	0.21
110	110			1.9	0.27
125	125			2.4	0.44
140	140		0.93	2.4	0.56
160	160		1.11	2.9	0.82
180	180	2.5	1.49	3.0	1.09
200	200	2.5	2.27	3.6	1.56
225	225	2.8	2.88	4.3	2.23
250	250	3.2	3.64	5.3	3.34
280	280	3.9	4.72
315	315	4.4	5.95
355	355	5.0	7.32
400	400	5.6	9.154
450	450	6.2	10.888
500	500	7.1	13.639
560	560	7.6	17.329
630	630	8.5	21.97

90°エルボ（ソケット）
公称外側直径デ	アウター直径 DH	肘 45° B	シェルウォール厚さ S	スロットホール直接 DH	スロットアーム厚さ T	スロット深さ H1


32	32	50	2.1	32.4	1.6	23
40	40	57	2.6	40.5	2.4	26
50	50	66	3.3	50.6	3	30
63	63	80	4.2	63.7	3.8	35
75	75	94	5.0	75.8	4.5	40
90	90	107	6.0	91	5.4	46
110	110	122	7.3	111.1	6.6	48
125	125	129	8.5	126.2	7.8	51
140	140	143	9.3	141.4	8.4	54
160	160	164	11.6	161.6	9.6	58
180	180	156	12.2	181.8	10.8	62
200	200	178	13.2	202	12.4	66
225	225	213	14.9	227.1	13.4	71
250	250	230	17.0	252.4	15.7	77
280	280	260	18.5	282.6	16.7	82
315	315	300	20.8	318	18.8	89
355	355	345	23.5	358.3	21.2	97
400	400	390	26.5	403.7	23.9	106
450	450	440	30.4	454	27.6	116
500	500	485	33.9	504.5	30.8	127
560	560	550	34	565	33.1	134
630	630	615	34	635	33.2	145

PVDF 90 度エルボ advantages

1. PVDF 材料は優れた耐高温特性を持っています。 PVDF 90° エルボは、高温条件下でも温度上昇による変形や損傷がなく、安定した物理的および化学的特性を維持できるため、パイプラインシステムの長期にわたる安全な動作が保証されます。
2. PVDF 90° エルボは精密機械加工されており、優れた機械的強度を備え、高圧および衝撃力に耐えることができ、高圧および高速条件下でパイプラインシステムの安定した動作を保証し、漏れや破裂のリスクを効果的に軽減します。
3. エルボの内壁を滑らかに設計することで流体通過時の抵抗を低減し、配管システムのエネルギー消費量を低減し、流体伝達効率を向上させ、特に高効率な流体伝達が要求される用途に適しています。
4. PVDF 90° エルボは標準仕様に合わせて設計されており、簡単かつ迅速な取り付けプロセスで他のパイプラインコンポーネントと簡単に接続できます。さらに、軽量な素材と低いメンテナンスコストにより、パイプラインシステムの全体的な運用コストが削減されます。
5. PVDF 90° エルボは、製品の使用の安全性を確保するために、関連する安全基準に従って厳密に製造されています。

Applications

01 / 01

化学工業

化学工業

化学製品の製造プロセスでは、通常、流体媒体は複数のプロセス段階を通過する必要があり、PVDF 90 度エルボはこれらの段階で重要な役割を果たします。これらは、流体が 1 つのプロセス段階から次のプロセス段階にスムーズに流れることを保証するために、パイプをさまざまな方向に接続するために使用されます。このエルボ設計は、化学品製造の効率を向上させるだけでなく、流体の流れの方向の変化によって引き起こされるエネルギー消費も削減します。同時に、その優れた高温耐性により、高温環境でも正常に動作し、塩素アルカリ製造の特別な要件を満たします。
