とは何ですか PEパイプ
PE パイプはポリエチレン樹脂から作られたプラスチック パイプで、HDPE、SRTP、パート、PERT アルミニウム プラスチック複合パイプなどのいくつかの配合で製造され、それぞれが異なる圧力、温度、設置要件に適しています。ポリエチレンは腐食に強く、圧力に耐え、設置中に柔軟性を保つため、 PEパイプ 飲料水供給、ガス供給、灌漑システム、鉱山パイプライン、および一般的な産業用流体輸送に一般的に選択されています。
このガイドでは、PE パイプの一般的なタイプ、サイズと圧力定格の決定方法、PE パイプが通常設置される場所、購入者や設置業者からよく寄せられる質問への回答について説明します。

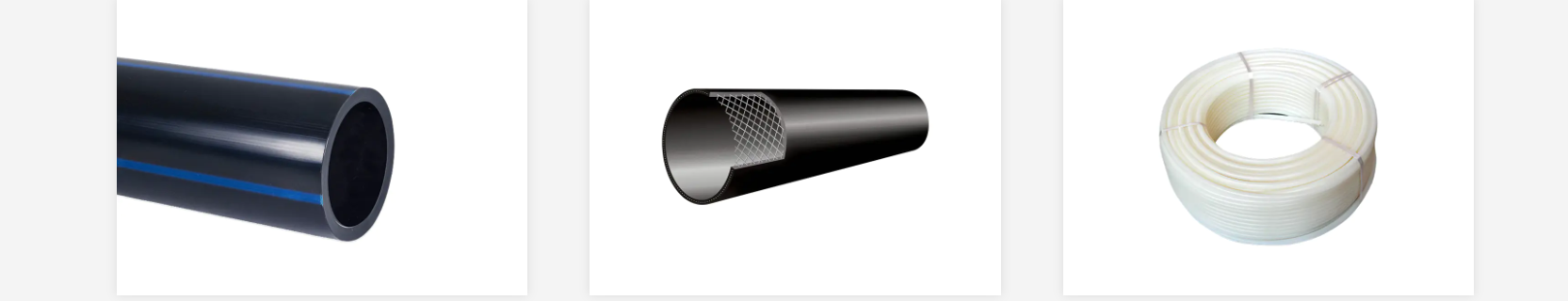

一般的な種類のPEパイプ
すべての PE パイプが同じ方法で構築されるわけではありません。 HDPE および SRTP パイプは、高圧下でも十分に耐え、腐食に強いため、建設用防火システムや地下パイプラインなどの要求の厳しいエンジニアリング プロジェクトに一般的に選択されます。 PERT および PERT アルミニウム - プラスチック複合パイプは、家庭用給水、床暖房システム、その他の温水用途向けに設計されており、柔軟性と高温耐性を備えています。
| パイプの種類 | 代表的な用途 |
|---|---|
| HDPEパイプ | 地下パイプライン、水運、一般土木プロジェクト |
| SRTPパイプ | 建設用防火システムと圧力重要インフラ |
| PERTパイプ | 家庭用給水および床暖房システム |
| PERTアルミプラスチック複合管 | さらなる柔軟性と寸法安定性が必要な熱水用途 |
一般的なプロジェクトにおける一般的な PE パイプ タイプの選択
図は一般的なプロジェクトの分散パターンを表しており、比較例としてのみ示されています。
PEパイプの主な特性
高い柔軟性
PE パイプは、硬いパイプ材料よりも設置中に障害物を避けて簡単に曲げたり操作したりできるため、既存の構造物の周囲での配線を簡素化できます。
耐薬品性
PE パイプはさまざまな物質からの腐食に耐性があり、水、灌漑、および一般的な流体輸送用途での使用をサポートします。
耐衝撃性
PE パイプは輸送、取り扱い、設置時の衝撃に耐え、パイプが使用される前に損傷する可能性を減らします。
長寿命
PE パイプは、紫外線曝露や温度変動などの環境要因による劣化に耐えるように設計されており、設置後の長寿命をサポートします。
PEパイプ Compared With Traditional Metal Pipe
評価は相対的なものであり、一般的な比較を目的としています。実際のパフォーマンスは、正確な材料グレードとプロジェクトの条件によって異なります。
PE パイプのサイズ表と圧力定格のリファレンス
PE パイプのサイズは呼び径で表され、圧力容量は標準寸法比 (一般に SDR と表記) を使用して表されます。 SDR はパイプの直径と壁の厚さを比較するため、SDR 数値が小さいほど直径に比べて壁が厚く、定格圧力が高いことを意味し、SDR 数値が大きいほど壁が薄く、定格圧力が低いことを意味します。
| SDRクラス | およその最高使用圧力 |
|---|---|
| SDR11 | 約16バール |
| SDR13.6 | 約12.5バール |
| SDR17 | 約10バール |
| SDR21 | 約8バール |
| SDR26 | 約6バール |
PEパイプ Pressure Rating Chart by SDR Class
おおよその参考値のみ。実際の圧力定格は、樹脂のグレード、温度、および特定のパイプの設計によって異なります。
SDR が圧力定格に与える影響
SDR が増加すると、パイプの直径に比べて肉厚が減少し、それに応じて圧力定格が低下します。この一般的な下降傾向は、より厚い壁のパイプが高圧サービスに指定されることが多い理由を示すため、プロジェクトの PE パイプのオプションを比較する際に有用な参照点となります。
SDR クラスと圧力定格間の一般的な傾向
Y 軸はおおよその最大動作圧力を bar 単位で表します。数値は一般的な参考値です。
PEパイプが使用される場所
PE パイプは、さまざまな土壌や化学条件下での柔軟性と耐食性を兼ね備えた材料であるため、水、流体、排水プロジェクトの幅広い用途に使用されています。
| アプリケーション | 一般的な使用方法 |
|---|---|
| PEパイプ for irrigation system | フレキシブルで耐食性の高い配管で農地全体に水を分配 |
| PEパイプ for agricultural water supply | 農業施設や畜産施設への給水 |
| PEパイプ for underground water lines | 耐食性と柔軟性を備えた埋設配水管 |
| PEパイプ for mining applications | 採掘作業におけるプロセス水、スラリー、または尾鉱の輸送 |
| PEパイプ for industrial water system | プラント配管システム内でのプロセス水と工業用流体の移動 |
| PEパイプ for geothermal system | 地熱冷暖房システムのグラウンドループ配管を通る流体の循環 |
| PEパイプ for drainage system | 雨水や廃水を建物やインフラから遠ざける |
PEパイプの接続方法
PE パイプのセクションは通常、パイプのサイズ、圧力要件、および現場の条件に基づいて選択される 3 つの方法のいずれかを使用して接合されます。
- 突合せ融着。パイプの端を加熱して一緒に押し付けて連続的な接合部を形成します。通常、より大きな直径のパイプに使用されます。
- 電気融着。発熱体が埋め込まれた継手をパイプ表面に融着させるもので、狭いスペースや小さな直径でよく使用されます。
- 機械式継手。熱融着を行わずにパイプ部分を結合し、バルブやその他の固定コンポーネントの修理や接続によく使用されます。
正しいPEパイプサイズの選択方法
- 用途に必要な流量と速度を確認して、必要な内径を決定してください。
- システムの動作圧力を確認し、それを SDR クラスおよび圧力定格の基準と照合します。
- 配管を埋設するか、露出させるか、給湯設備に使用するかなど、設置環境を考慮してください。
- 輸送流体とパイプ材質の間の化学的適合性を確認してください。
- 突合せ融着、電気融着、およびメカニカルフィッティングはそれぞれ異なる現場条件に適合するため、推奨される接続方法を確認してください。
江陰華達について
Jiangyin Huada は、HDPE、SRTP、PERT、および PERT アルミニウムとプラスチックの複合パイプを含む幅広い PE パイプ製品と、プラスチック業界全体で使用されるカラー マスターバッチを製造しています。 HDPE および SRTP パイプは一般に、建設用防火システムや地下パイプラインなどの要求の厳しいエンジニアリング プロジェクトに適用されますが、PERT および PERT アルミニウムとプラスチックの複合パイプは、家庭用給水、床暖房システム、およびその他の温水用途向けに設計されています。
OEM PE パイプ メーカーおよび PE パイプ工場として、同社はプロジェクトの要件に合わせて調整できるさまざまなサイズと圧力定格のパイプを提供し、水輸送、灌漑、ガス供給にわたるアプリケーションをサポートしています。
よくある質問
Q1: PEパイプは何に使用されますか
PEパイプ is used for drinking water supply, gas distribution, irrigation systems, mining pipelines, and general industrial fluid transportation.
Q2: PE パイプと HDPE パイプの違いは何ですか?
HDPE パイプは、より広範な PE パイプ ファミリ内の特定の高密度タイプであり、一般に、他の PE 配合物と比較して高圧およびより要求の厳しいエンジニアリング用途向けに選択されます。
Q3: PEパイプの寿命はどのくらいですか?
耐用年数は動作圧力、温度、設置品質、および環境暴露によって決まりますが、適切に設置された PE パイプは通常、通常の条件下で長い耐用年数を提供します。
Q4: PE パイプは飲料水として安全ですか?
PEパイプ manufactured for potable water applications is designed and formulated specifically for drinking water supply systems, distinct from pipe grades intended for other industrial uses.
Q5: PEパイプの材質は何ですか?
PEパイプ is made from polyethylene resin, with different formulations such as HDPE, PERT, and PERT aluminum-plastic composite adjusting the raw material blend for specific performance needs.
Q6: 正しいPEパイプサイズを選択するにはどうすればよいですか?
パイプのサイズは通常、必要な流量、動作圧力、設置環境、およびプロジェクトに必要な圧力定格に一致する SDR クラスに基づいて選択されます。
Q7: PEパイプはどのくらいの圧力に耐えられますか
圧力容量は SDR クラスとパイプ直径によって異なり、一般的な PE パイプの圧力定格は壁の厚さに応じて約 6 bar ～ 16 bar の範囲です。
Q8：PE管のSDRとは何ですか？
SDR (標準寸法比) はパイプの直径と壁の厚さを比較し、SDR 数値が低いほど壁が厚く、定格圧力が高いことを示します。
Q9: PE管は地中に使用できますか?
PEパイプ is widely used for underground water lines and buried infrastructure, since it resists corrosion from soil conditions and tolerates ground movement better than more rigid pipe materials.
Q10: PEパイプはどのように接続されていますか
PEパイプ sections are typically joined using butt fusion, electrofusion, or mechanical fittings, depending on pipe size, pressure requirements, and site conditions.
